AM、FM120ch機です。先日ゲットいたしました。チェイサーMC−5000と同じ系統?ですのでAMの変調は深くて良いですね。 10年ほど前に秋葉原の今は無き「カクタX1」の中古委託品コーナーでゲットしたものを持っていましたが、友人にあげてしまいました・・・
いかにもCB無線というか、アメリカンテイストいっぱいですよね!今回は28MHz帯に改造してON AIRで〜す。

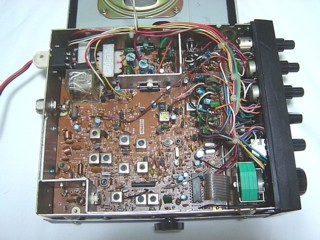

JFKの内部です、大きいトランスがいかにも良い変調出しそうです。
28MHz帯改造の早速クリスタル注文いたしました。各部の調子はここを参考にさせていただきました。 回路図も探しているのですがなかなか綺麗なものが無いですね。海外のHPにありましたが解像度が悪く判読困難文字が多くて、誰か持ってませんか〜!

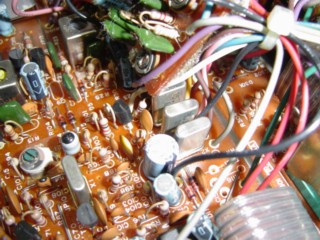

クリスタルはLOWバンドは14.910、MIDバンドは15.360、HIバンドは15.810ですのでHIバンドを16.360のクリスタルにしました。これでHIバンドの30CHが28.305MHzになりました!
1CHが27.965MHz、40CHが28.405MHzです。

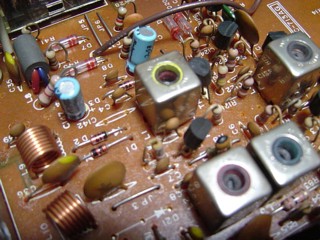

しかし、VCOがロックせず、「L17」を調整しR27のTP1の電圧を若干下げてあげたら上から下まですべてロックいたしました。これなら29MのFMもいけそうですね。送信は無調整で10W以上出ていますので特に調整はしなくてもOKでした。受信は「L1]「L4]「L5」「L6」「L7]となっていますが「L1」の調整が効果大でした。
そうそうチェイサーMC5000などはHIバンドは41〜80とチャンネル表示するんですね。JFKはどのバンドも1〜40と表示します。28.305MHzを30CHで表示させたいならチェイサーMC5000などはMIDかLOWバンドにクリスタル入れないといけませんね。
そうそう、この無線機はスタンバイピーがついていますね!HR−2510は海外のHPに音を長くする方法が出ています。JFKも長くできないものか実験してみました。

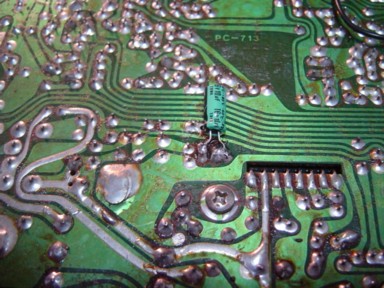

スタンバイピースイッチから出ている線を追っかけて行くと「C156」がありました。HR−2510も電解コンデンサーの容量を増やすと長くなるので反対側から電解コンデンサー (16V、10μ)を並列に入れてみました。
これで「ピッ」が「ピー」になりました!しかし、これが正しいのかはわかりませんんので・・・、あくまでも自己責任で。

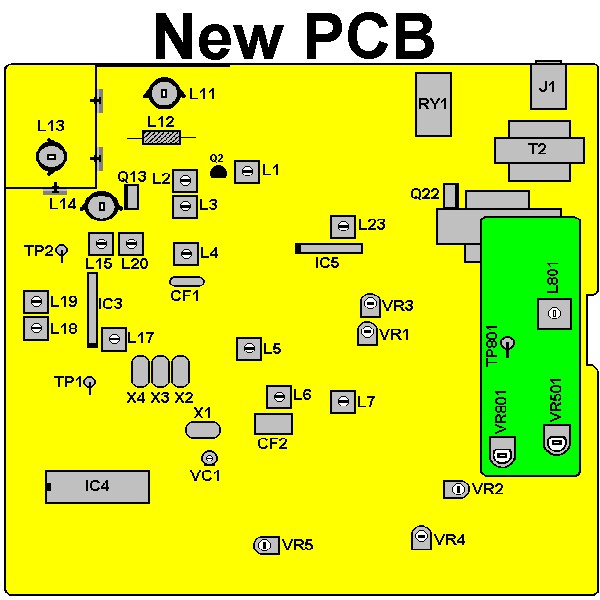

各部の調整
VCO及び周波数調整
Step | Condition | Adjustment | Procedure |
---|---|---|---|
1 | CH: 1 Band: Mid. Mode: RX |
L17 | Connect DC Voltmeter to TP1 (lead of R72). Adjust L17 for 1.2 V +/- 0.1 V on DC Voltmeter |
2 | CH: 19 BAND: MID POWER: Max. AM, No Mod. |
VC1 | Connect Frequency Counter to Ant. jack. Adjust VC1 for 27.185000 +/- 20 Hz on Frequency Counter. |
Power Supply: 13,8 V | Frequency Counter | DC Voltmeter | Oscilloscope |
AF VTVM | RF Power Meter | Deviation Meter | Audio Oscillator |
送信調整
S/RF-SWR-CAL | S/RF |
MIC GAIN | Max. |
Step | Condition | Adjustment | Procedure |
---|---|---|---|
1 | CH: 19 BAND: MID POWER: Max. AM, No Mod. |
L19 L20 L18 |
At first, turn down the coar of L18 to end. Connect Oscilloscope to TP2 (lead of R79). Adjust coils for maximum reading on Oscilloscope |
2 | CH: 19, BAND: MID POWER: Max. AM, No Mod. |
L20 L15 L14 |
Connect RF Power meter to Antenna jack. Adjust coils for maximum reading on RF Power Meter. |
3 | CH: 1, BAND: LOW CH: 40, BAND: HIGH POWER: Max. AM, No Mod. |
L11 | Adjust L11 for minimum difference between the follow conditions of the
set: CH: 1, BAND: LOW CH: 40, BAND: HIGH |
4 | CH: 19 BAND: MID POWER: Max. AM, No Mod. |
VR3 | Adjust VR3 so that the needle of built-in TX Power Meter point Brank sone of "Sig. 9" |
5 | CH: 19 BAND: MID POWER: Min. AM, No Mod. |
VR501 | Adjust VR501 so that the RF output power level is over 1.5 V and under 4.0 V in every channel. |
6 | CH: 1 BAND: MID POWER: Max. FM |
VR801 | Connect Deviation Meter to Ant. jack and AF Oscillator to Mic jack. Set AF Oscillator to 30 mV output. Adjust VR801 for 4 kHz deviation. |
7 | CH: 19 BAND: MID POWER: Max. AM, No Mod. |
VC1 | Connect Frequency Counter to Ant. jack. Adjust VC1 for 27.185000 +/- 20 Hz on Frequency Counter. |
受信調整
MIC GAIN | Max. |
S/RF-SWR-CAL | S/RF |
NB/ANL | Off |
RF SSG | Modulation: 30% AM 1000Hz |
Step | Condition | Adjustment | Procedure |
---|---|---|---|
1 | CH: 19, BAND: MID VOL: Max. SQ: Min. MODE: AM |
L7, L6 L5, L4 L1 |
Connect RF SSG to Ant. jack and AC Voltmeter to Ext. Speacer. Then adjust coils for maximum reading on AC Voltmeter. |
2 | VOL: Max. SQ: Min. MODE: AM |
L2 L3 |
Adjust L2 for maximum output of noise level in LOW BAND CH 1. Then adjust L3 by same way of adjustment for L2 in HIGH BAND CH 40. Ant then adjust L2 by turn CW in LOW BAND CH 1 so that the same noise level of adjustment for L3. |
3 | CH: 19, BAND: MID VOL: Max. SQ: Max. MODE: AM |
VR2 | Set the output level of RF SSG to 1000uV. Adjust VR2 for 2 V output reading on AC Voltmeter. |
4 | CH: 19, BAND: MID VOL: Max. SQ: Min. MODE: AM |
VR1 | Set the output level of RF SSG to 100uV. Adjust VR1 so that the needle of built-in signal meter point "S-9". |
5 | CH: 19, BAND: MID VOL: Max. SQ: Min. MODE: FM |
L801 | Adjus VOL to obtain 2 V output on AC Voltmeter. Set the level of RF SSG to 100uV. Adjust L801 for maximum reading on AC Voltmeter. |
