まずはダイオードカットから。フロントパネルの裏側についているシールド板をまず外します。
D６６ カット ディスプレイの１０Hｚ表示
D７７ カット AMモードでの送信可能
D７８ カット １８MHz帯送信可能
D７９ カット ２４MHｚ帯送信可能
D８０ カット ゼネガバ送信可能
D８０のカットは非常通信の連絡設定用の周波数４６３０ＫＨｚを免許申請する以外はカットしないほうがよいでしょう。ハムバンド以外での誤送信防止のため。
この無線機は何故かダイオードカットしないとAMモードで送信できません。CB使用防止のためでしょうがこの変調では・・・
下のフィルターはTS-570SGをワイドフィルターに交換したものと下は何から外したか忘れました・・・。
TS-440の４５５KHｚのフィルターは２．２KHｚと狭いのでSSBの変調をよくするために２．４KHｚ（小さいほう）に交換し、受信時のスカート特性をよくするために２。４KHｚ（大きいほう）を挿入しました。
これで送信音及び受信音もよくなりました。本当はキャリアポイントの調整が必要ですが、現在の所、必要性は感じていません。

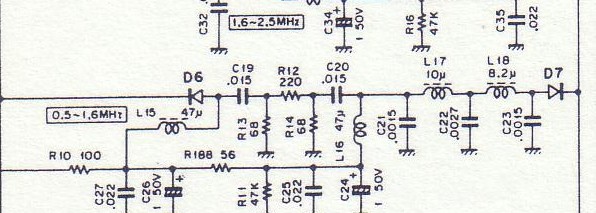

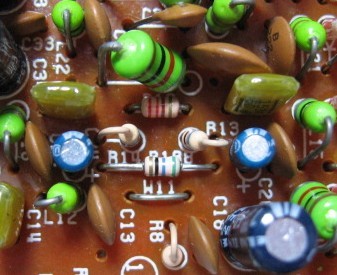

フィルター交換で基盤を外したついでにBC帯の感度アップ改造をしました。下記の画像のとおりケンウッド機特有のATT（R12、R13、R14）を取り外し、R12の部分にジャンパー線を半田しました。これで快適にAM放送できるようになりました。
＊放送局の局はしないほうがよいかも・・・

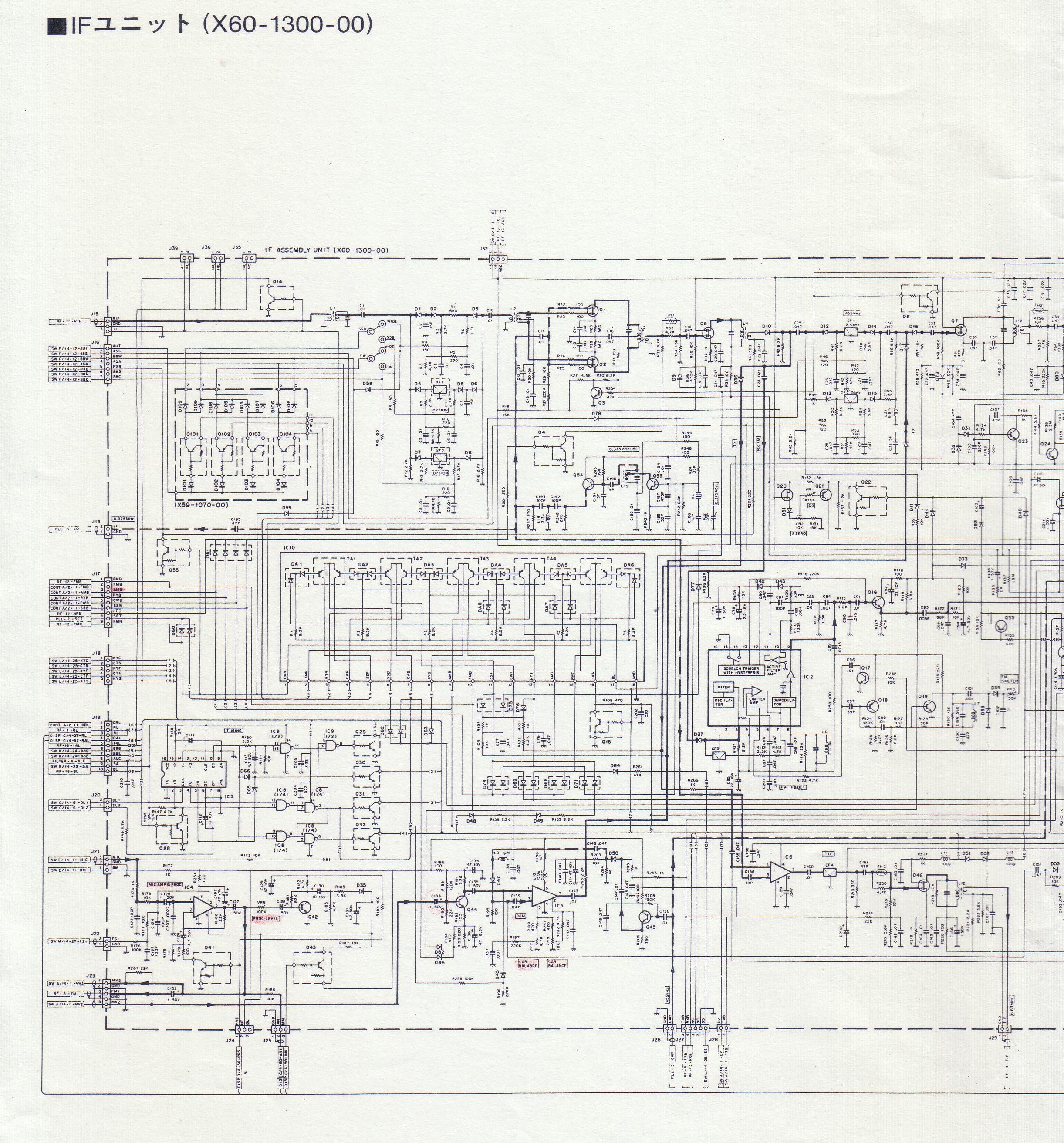

そして最後にAM基板を挿入しました。ポイントは回路図を参考にしてください。

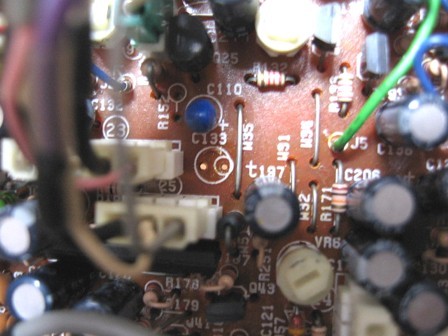

マイクラインの入力、出力はC133（１μ ５０V）を外し、そこにつなげました。
８Vはマイクコネクタに行くJ21の１番ピンから。
AM時のAMBはJ17の３番ピンから。
基板の詳細はTS-50のページを参考にしてください。
これで快適に運用できますね〜。音響メーカーのケンウッドですので受信音はよいです。QSOに疲れた時は田舎のAM放送を受信してくつろげます。
またAM送信時もプロセッサーONになりますのでアスタティックマイク使わないでノーマルマイクでも良いレポートいただきました。
修理ならびにレポートに協力いただいたFT-817R氏、太郎氏に御礼申し上げます。
しかし・・・

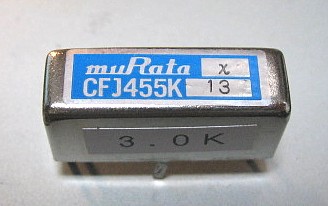

セラミックフィルター２．４ＫＨｚにしましたがＳＳＢ変調いまいちでしたので秘蔵の３ＫＨｚフィルターにしました。もう手持ちはなくなりました・・・

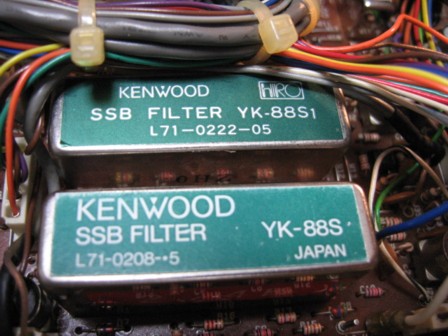

そうすると、クリスタルフィルターも交換したいですね。ＴＳ−８５０から外したＹＫ−８８Ｓ２（２．７ＫＨｚ）にしました。外した２．４ＫＨｚはオプションのＣＷフィルターの場所にセットしました。７メガなど混信の多い時はナロー（２．４ＫＨｚ）にすればＦＢです。
しばらく使ってみましたがまあまあの無線機に仕上がりました。ＡＴチューナーも内蔵ですのでローバンドに顔出す時も安心です。やっぱりメーターはアナログですね、このあとのＴＳ−４５０からはデジタルですので大事にいたしましょう。
